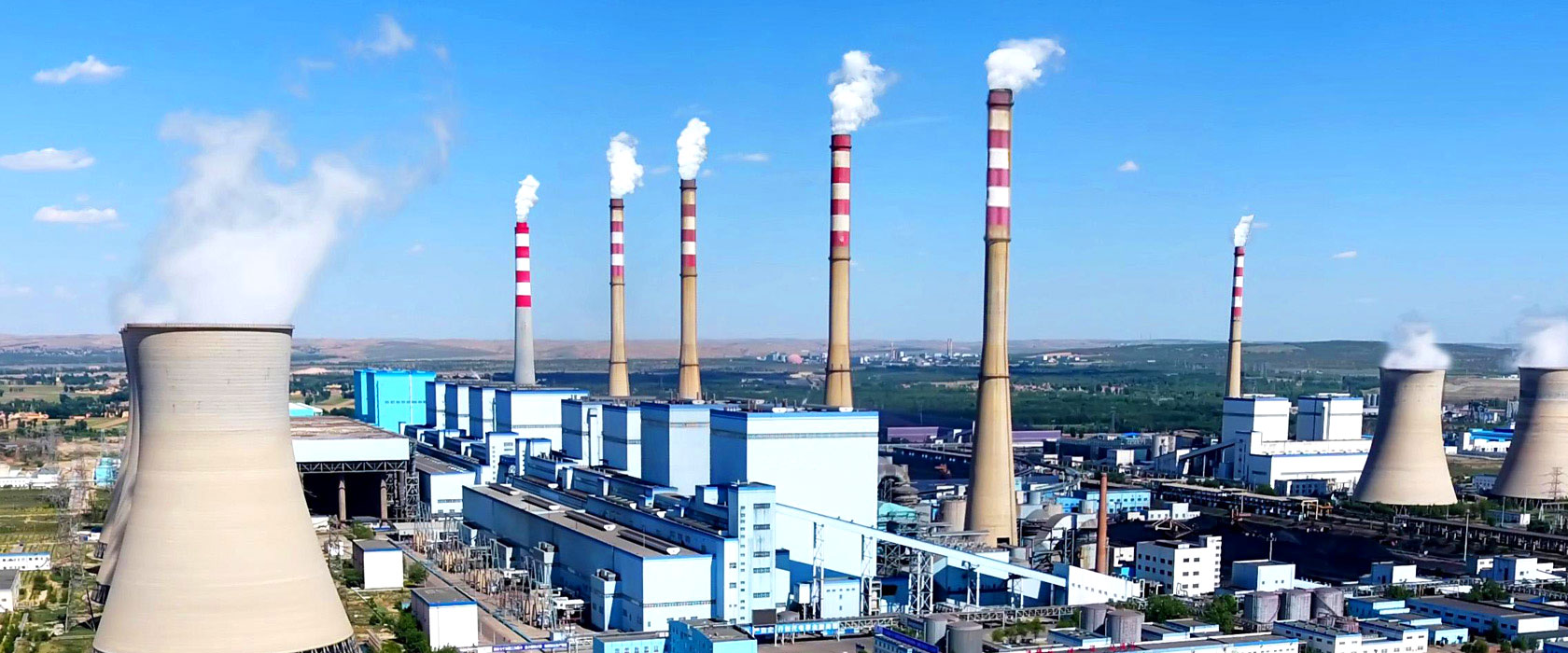

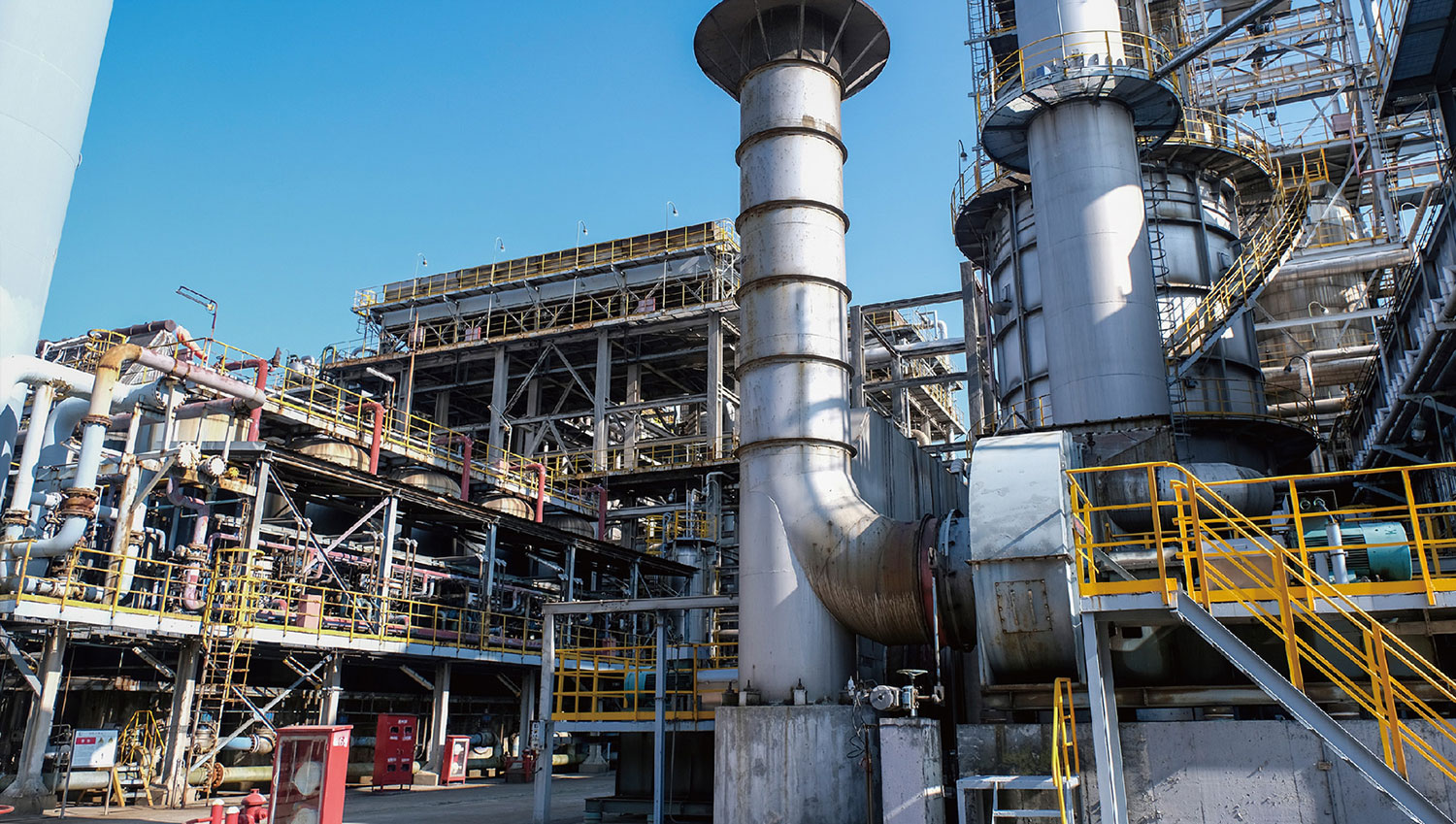

Continuous Emission Monitoring System is composed of four subsystems: gaseous pollutants (SO2, NOx, etc.) monitoring, particulate matter monitoring, flue gas parameters (flow rate, temperature, pressure, humidity) monitoring and data acquisition and processing. It is mainly used in the continuous monitoring of various industrial exhaust emission sources, including thermal power plants, waste incineration power plants, chemical plants, paper mills and other industries. It has strong applicability, and can online measure SO2 concentration, NOx concentration, CO concentration, particulate matter concentration, oxygen content, temperature and humidity, pressure and flow rate and other gas parameters.

ANKONG PRODUCTS

系统功能特点

● 气体污染物采用完全抽取法测量。
● 加热型取样探头，取样过程中烟气不冷却。
● 取样探头有反吹入口，延长维护周期。
● 取样采取伴热保温，在输送中无冷凝现象。

● 易损件少，可在地面进行维护工作。
● 所有设备都具有标准信号输出，便于扩展。
● 多功能，既可做监测，又可做控制。
● 报表数据格式符合中国环保标准。

ANKONG SOLUTION

在线分析监测系统组成

烟气采样单元

● 直接抽取烟气采样，伴热管传输，两级急速降温脱水后使烟气"干燥"进入分析仪。
● 不锈钢采样探头内部安装颗粒物过滤器，直径大于2μm的烟尘能被完全滤除，避免气路堵塞、避免影响分析仪的测量精度。
● 系统测定所需样气量很少，大大降低了过滤器和其他零部件的维护量。
● 采用自动反吹控制，周期性自动对过滤器进行反吹，防止烟尘阻塞过滤器。

烟气分析单元

● 采用先进非分散红外检测技术（NDIR）测定SO2和NOx浓度，利用电化学原理测定O2浓度。
● 只需一个分析单元即可实现三种（SO2、NOx、O2）烟气成分连续监测。
● 仪器性能稳定，大大降低了校准频率。
● 定期自动用空气进行零点校正，减少零点漂移，使仪器长期运行更加稳定。
● 空气可以作为测定氧气的载体，测定过程中不需外加氮气做载体，既节省空间，又大大降低了运行成本。
● 在任何复杂恶劣的应用环境下，均能向用户提供稳定可靠的监测结果。

气体预处理单元

● 用于烟气净化、除尘、除湿，其过滤精度可达0.1μm，得到超净、恒温、流量稳定的样气，确保了分析仪器的分析准确性和长期稳定性。
● 可将冷凝水带走的SO2和NOX损失量减小到最低程度，保证监测准确性。
● 系统自带设备关键部件故障系统停机保护，发生故障后立即发出报警信号并上传，取样泵电源自动切断，系统进入停机保护状态，维护人员可及时发现。

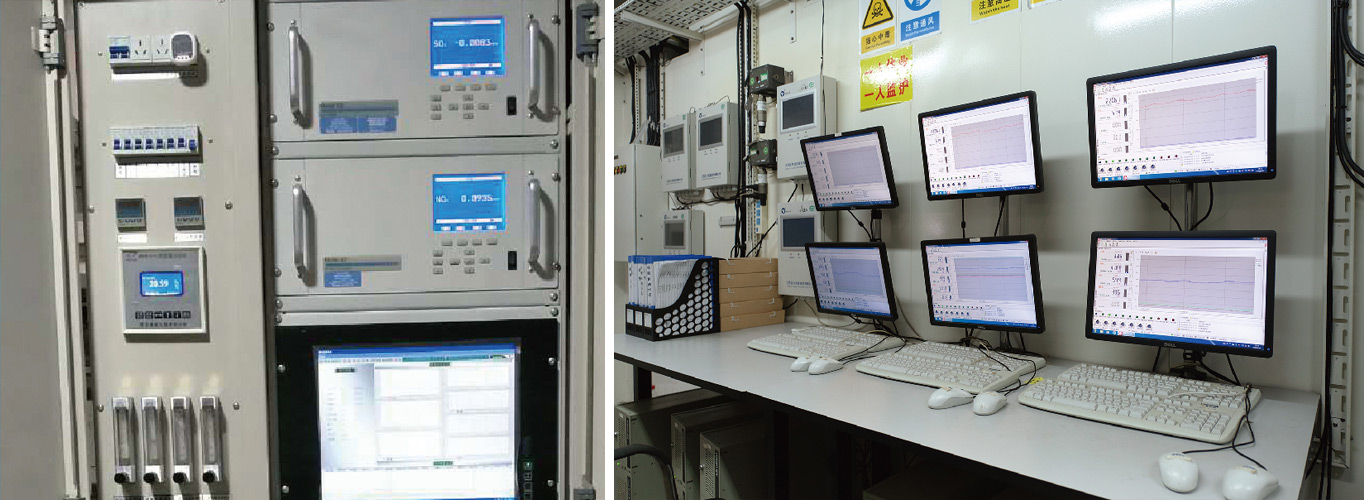

数据采集与处理系统

● 由工控机、S7-200 PLC、数采仪、稳压电源等组成。由专用系统运行软件支持，可与DCS系统连接，进行监测，自动完成数据处理和报告的形式和远程传送。
● 工业控制软件，具有极佳的稳定性、可靠性和可扩展性，连续正常运行超过一年以上，数据正确率为100%，并且提供有数据传输扩展接口。
● 操作简单方便，误操作导致系统崩溃的情况几乎不存在。
● 可轻松实现无人值守的烟气数据采集处理，以及数据存储。

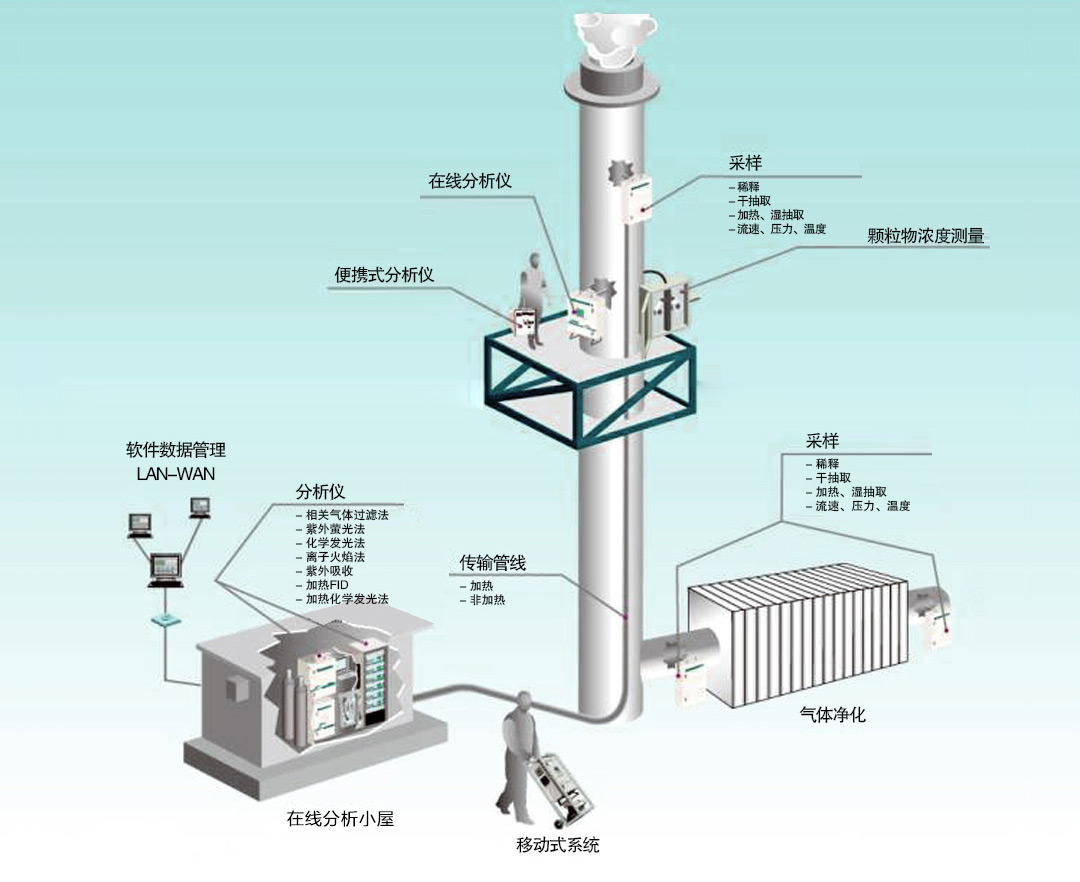

系统架构示意图

在线监测系统是由气态污染物(SO2、NOx等)监测、颗粒物监测、烟气参数（流速、温度、压力、湿度）监测及数据采集与处理4个子系统组成。
